STGW8M120DF3

Enlarger

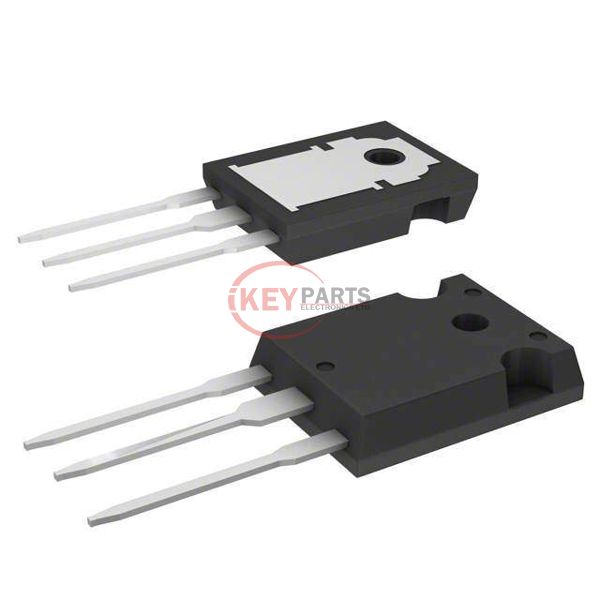

Lmages are for reference only See Product Specitications

STMicroelectronics STGW8M120DF3

Manufacturer :
STMicroelectronics
Mfr. Part # :
STGW8M120DF3
Description
TRENCH GATE FIELD-STOP IGBT M SE
Catalog
Transistors - IGBTs - Single
Lead Free Status / RoHS Status
Contains lead / RoHS non-compliant
DataSheet
STGW8M120DF3 PDF
STGW8M120DF3 Tech Specifications
SeriesM
PackageTube
Part StatusActive
IGBT TypeTrench Field Stop
Voltage - Collector Emitter Breakdown (Max)1200 V
Current - Collector (Ic) (Max)16 A
Current - Collector Pulsed (Icm)32 A
Vce(on) (Max) @ Vge, Ic2.3V @ 15V, 8A
Power - Max167 W
Switching Energy390µJ (on), 370µJ (Off)
Input TypeStandard
Gate Charge32 nC
Td (on/off) @ 25°C20ns/126ns
Test Condition600V, 8A, 33Ohm, 15V
Reverse Recovery Time (trr)103 ns
Operating Temperature-55°C ~ 175°C (TJ)
Mounting TypeThrough Hole
Package / CaseTO-247-3
Supplier Device PackageTO-247-3
Request Quote Now
Request Quote Now

We can supply STGW8M120DF3, use the request quote form to request STGW8M120DF3 pirce and lead time. IKeyParts.com a professional electronic components distributor. With 3+ Million line items of available electronic components can ship in short lead-time, over 250 thousand part numbers of electronic components in stock for immediately delivery, which may include part number STGW8M120DF3. The price and lead time for STGW8M120DF3 depending on the quantity required, availability and warehouse location.Contact us today and our sales representative will provide you price and delivery on Part# STGW8M120DF3. We look forward to working with you to establish long-term relations of cooperation.
