IXBL60N360

Enlarger

Lmages are for reference only See Product Specitications

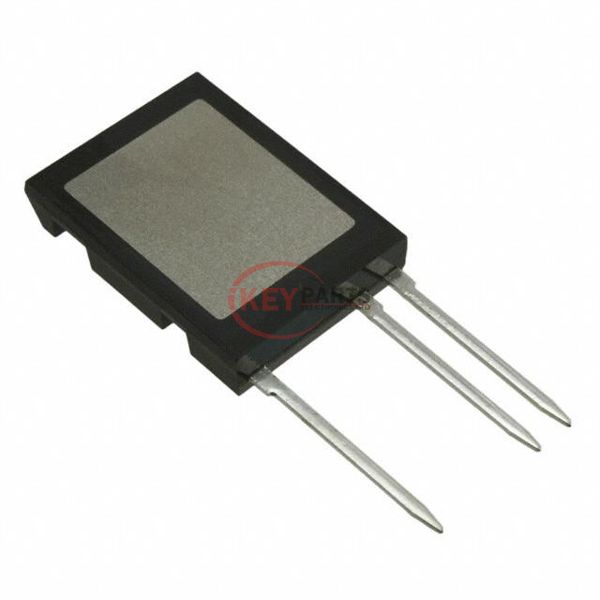

Wickmann / Littelfuse IXBL60N360

Manufacturer :
Wickmann / Littelfuse
Mfr. Part # :
IXBL60N360
Description
IGBT 3600V 92A ISOPLUS I5PAK
Catalog
Transistors - IGBTs - Single
Lead Free Status / RoHS Status
Contains lead / RoHS non-compliant
DataSheet
IXBL60N360 PDF
IXBL60N360 Tech Specifications
SeriesBIMOSFET™
PackageTube
Part StatusNot For New Designs
IGBT Type-
Voltage - Collector Emitter Breakdown (Max)3600 V
Current - Collector (Ic) (Max)92 A
Current - Collector Pulsed (Icm)720 A
Vce(on) (Max) @ Vge, Ic3.4V @ 15V, 60A
Power - Max417 W
Switching Energy-
Input TypeStandard
Gate Charge450 nC
Td (on/off) @ 25°C50ns/340ns
Test Condition960V, 60A, 4.7Ohm, 15V
Reverse Recovery Time (trr)1.95 µs
Operating Temperature-55°C ~ 150°C (TJ)
Mounting TypeThrough Hole
Package / CaseISOPLUSi5-Pak™
Supplier Device PackageISOPLUSi5-Pak™
Request Quote Now
Request Quote Now

We can supply IXBL60N360, use the request quote form to request IXBL60N360 pirce and lead time. IKeyParts.com a professional electronic components distributor. With 3+ Million line items of available electronic components can ship in short lead-time, over 250 thousand part numbers of electronic components in stock for immediately delivery, which may include part number IXBL60N360. The price and lead time for IXBL60N360 depending on the quantity required, availability and warehouse location.Contact us today and our sales representative will provide you price and delivery on Part# IXBL60N360. We look forward to working with you to establish long-term relations of cooperation.
