STGW80H65FB-4

Enlarger

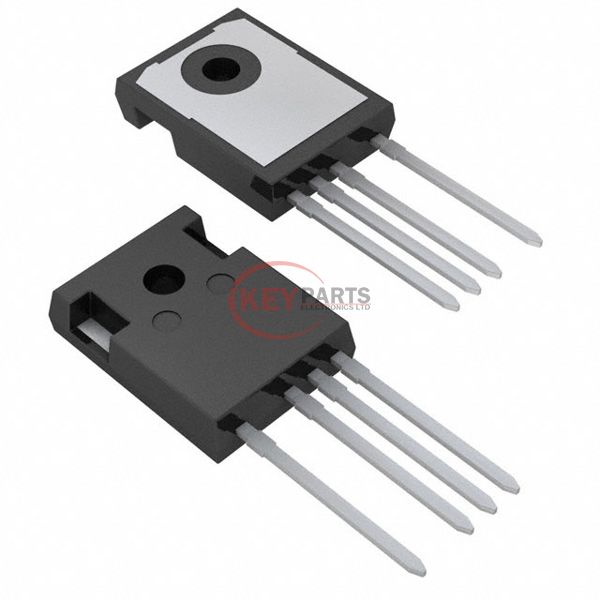

Lmages are for reference only See Product Specitications

STMicroelectronics STGW80H65FB-4

Manufacturer :
STMicroelectronics
Mfr. Part # :
STGW80H65FB-4
Description
IGBT BIPO 650V 80A TO247
Catalog
Transistors - IGBTs - Single
Lead Free Status / RoHS Status
Contains lead / RoHS non-compliant
DataSheet
STGW80H65FB-4 PDF
In Stock
204
STGW80H65FB-4 Tech Specifications
Series-
PackageTube
Part StatusActive
IGBT TypeTrench Field Stop
Voltage - Collector Emitter Breakdown (Max)650 V
Current - Collector (Ic) (Max)120 A
Current - Collector Pulsed (Icm)240 A
Vce(on) (Max) @ Vge, Ic2V @ 15V, 80A
Power - Max469 W
Switching Energy2.1mJ (on), 1.5mJ (off)
Input TypeStandard
Gate Charge414 nC
Td (on/off) @ 25°C84ns/280ns
Test Condition400V, 80A, 10Ohm, 15V
Reverse Recovery Time (trr)-
Operating Temperature-55°C ~ 175°C (TJ)
Mounting TypeThrough Hole
Package / CaseTO-247-4
Supplier Device PackageTO-247-4L
Request Quote Now
Request Quote Now

We can supply STGW80H65FB-4, use the request quote form to request STGW80H65FB-4 pirce and lead time. IKeyParts.com a professional electronic components distributor. With 3+ Million line items of available electronic components can ship in short lead-time, over 250 thousand part numbers of electronic components in stock for immediately delivery, which may include part number STGW80H65FB-4. The price and lead time for STGW80H65FB-4 depending on the quantity required, availability and warehouse location.Contact us today and our sales representative will provide you price and delivery on Part# STGW80H65FB-4. We look forward to working with you to establish long-term relations of cooperation.
