QSH8618-96-55-700

Enlarger

Lmages are for reference only See Product Specitications

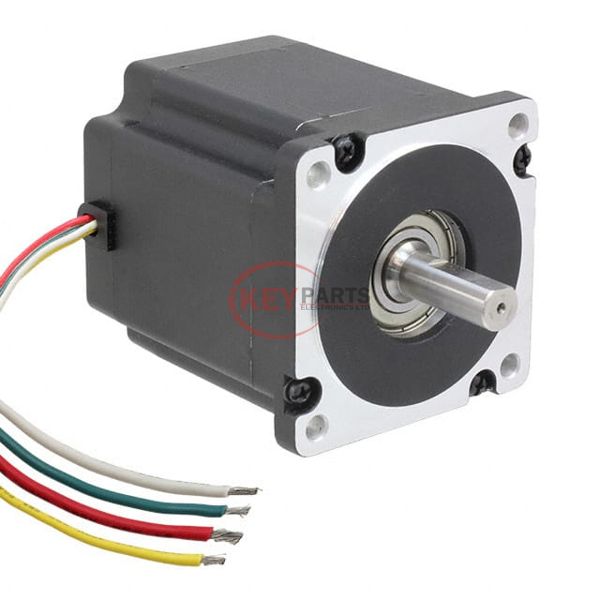

TRINAMIC Motion Control GmbH QSH8618-96-55-700

Manufacturer :
TRINAMIC Motion Control GmbH
Mfr. Part # :
QSH8618-96-55-700
Description
STEP MOTOR HYBRID BIPOLAR 2.56V
Catalog
Stepper Motors
Lead Free Status / RoHS Status
Contains lead / RoHS non-compliant
DataSheet
QSH8618-96-55-700 PDF
QSH8618-96-55-700 Tech Specifications
SeriesQMot QSH8618
PackageBulk
Part StatusActive
TypeHybrid
Coil TypeBipolar
Voltage - Rated2.56VDC
Current Rating (Amps)5.5 A
Steps per Revolution200
Step Angle1.8°
Accuracy±5%
Torque - Holding (oz-in / mNm)991.28 / 7000
Size / DimensionSquare - 3.380" x 3.380" (85.85mm x 85.85mm)
NEMA Frame Size34
Diameter - Shaft0.500" (12.70mm)
Length - Shaft and Bearing1.310" (33.27mm)
Mounting Hole Spacing2.740" (69.60mm)
Termination StyleWire Leads
Operating Temperature-20°C ~ 50°C
Coil Resistance0.45 Ohms
FeaturesFlatted Shaft
Request Quote Now
Request Quote Now

We can supply QSH8618-96-55-700, use the request quote form to request QSH8618-96-55-700 pirce and lead time. IKeyParts.com a professional electronic components distributor. With 3+ Million line items of available electronic components can ship in short lead-time, over 250 thousand part numbers of electronic components in stock for immediately delivery, which may include part number QSH8618-96-55-700. The price and lead time for QSH8618-96-55-700 depending on the quantity required, availability and warehouse location.Contact us today and our sales representative will provide you price and delivery on Part# QSH8618-96-55-700. We look forward to working with you to establish long-term relations of cooperation.
