NVBG020N120SC1

Enlarger

Lmages are for reference only See Product Specitications

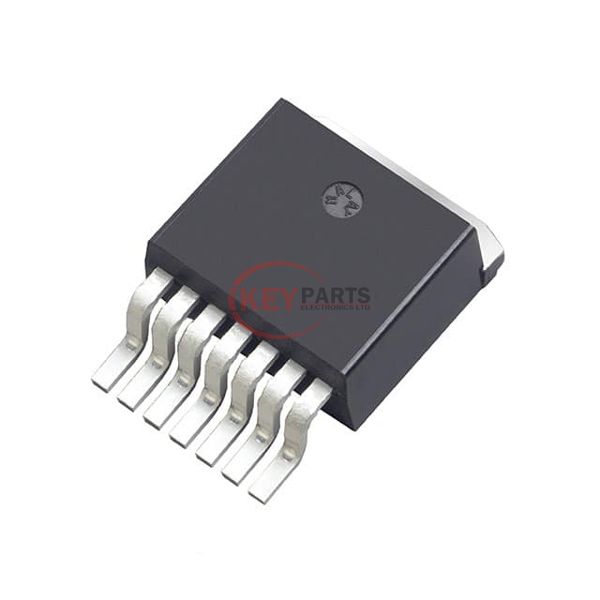

Sanyo Semiconductor/ON Semiconductor NVBG020N120SC1

Manufacturer :
Sanyo Semiconductor/ON Semiconductor
Mfr. Part # :
NVBG020N120SC1
Description
MOSFET N-CH 1200V 8.6A/98A D2PAK
Catalog
Transistors - FETs, MOSFETs - Single
Lead Free Status / RoHS Status
Contains lead / RoHS non-compliant
DataSheet
NVBG020N120SC1 PDF
NVBG020N120SC1 Tech Specifications
SeriesAutomotive, AEC-Q101
PackageTape & Reel (TR)Cut Tape (CT)
Part StatusActive
FET TypeN-Channel
TechnologyMOSFET (Metal Oxide)
Drain to Source Voltage (Vdss)1200 V
Current - Continuous Drain (Id) @ 25°C8.6A (Ta), 98A (Tc)
Drive Voltage (Max Rds On, Min Rds On)20V
Rds On (Max) @ Id, Vgs28mOhm @ 60A, 20V
Vgs(th) (Max) @ Id4.3V @ 20mA
Gate Charge (Qg) (Max) @ Vgs220 nC @ 20 V
Vgs (Max)+25V, -15V
Input Capacitance (Ciss) (Max) @ Vds2943 pF @ 800 V
FET Feature-
Power Dissipation (Max)3.7W (Ta), 468W (Tc)
Operating Temperature-55°C ~ 175°C (TJ)
Mounting TypeSurface Mount
Supplier Device PackageD2PAK-7
Package / CaseTO-263-8, D²Pak (7 Leads + Tab), TO-263CA
Request Quote Now
Request Quote Now

We can supply NVBG020N120SC1, use the request quote form to request NVBG020N120SC1 pirce and lead time. IKeyParts.com a professional electronic components distributor. With 3+ Million line items of available electronic components can ship in short lead-time, over 250 thousand part numbers of electronic components in stock for immediately delivery, which may include part number NVBG020N120SC1. The price and lead time for NVBG020N120SC1 depending on the quantity required, availability and warehouse location.Contact us today and our sales representative will provide you price and delivery on Part# NVBG020N120SC1. We look forward to working with you to establish long-term relations of cooperation.
